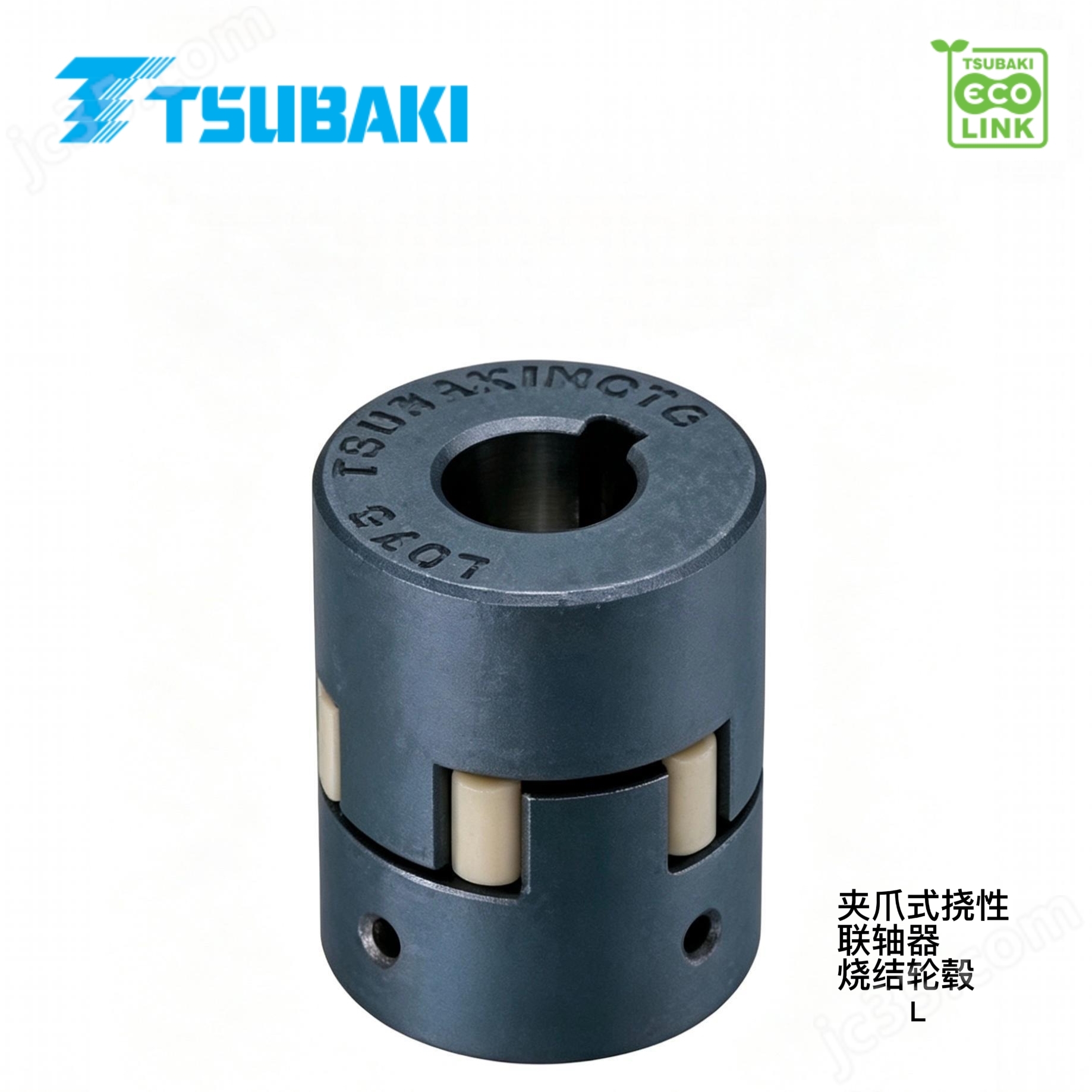

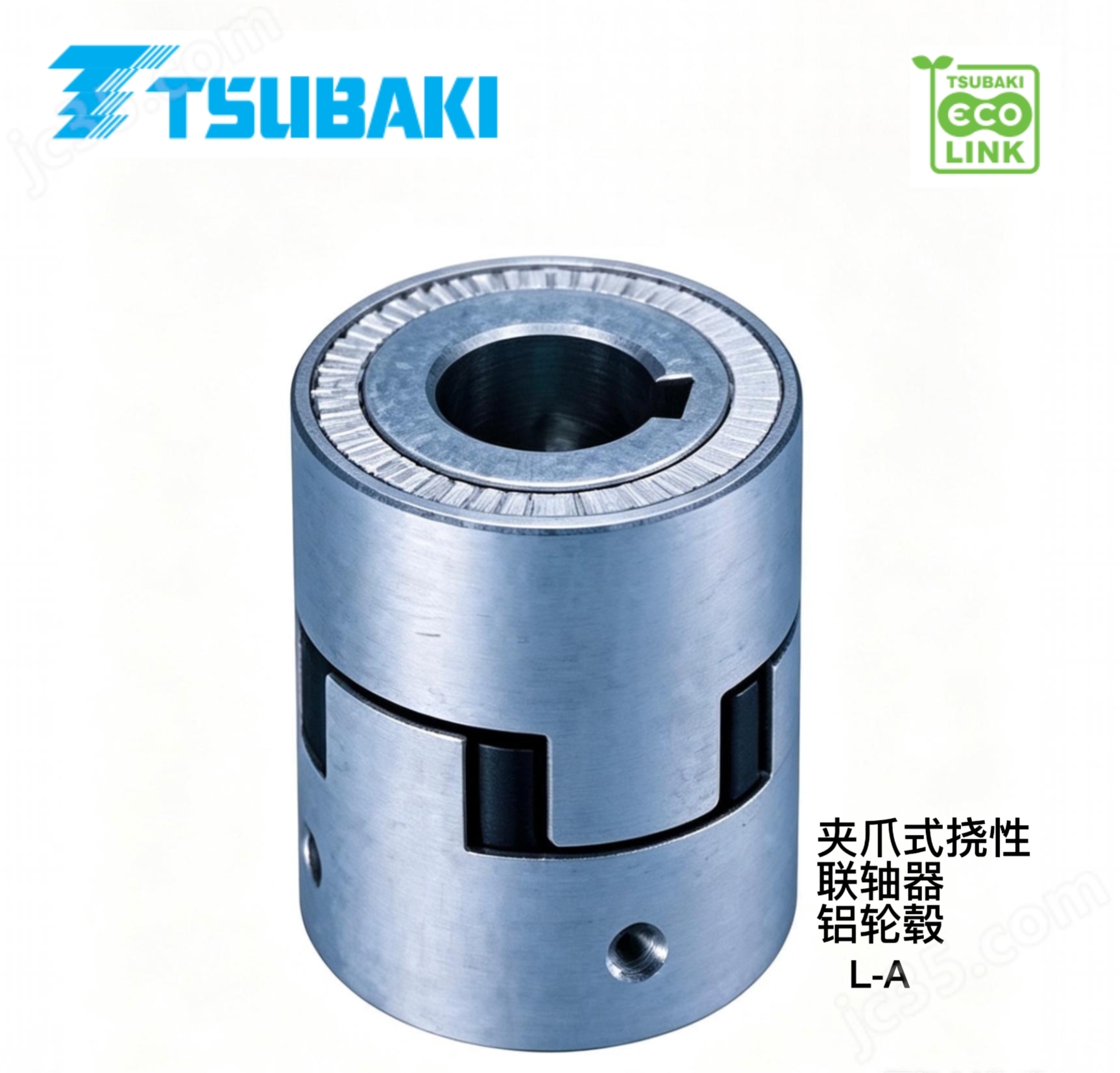

椿本夾爪式撓性聯軸器(L系列)是一款專為直連普通電機設計的輕負荷撓性聯軸器。該產品結構極其簡易,由2個輪轂和1個彈性體(插入件)組成,具有可靠的扭矩傳遞能力以及優異的振動與沖擊吸收能力,且裝卸極其簡單。
以下是該聯軸器的核心參數與特性簡介:

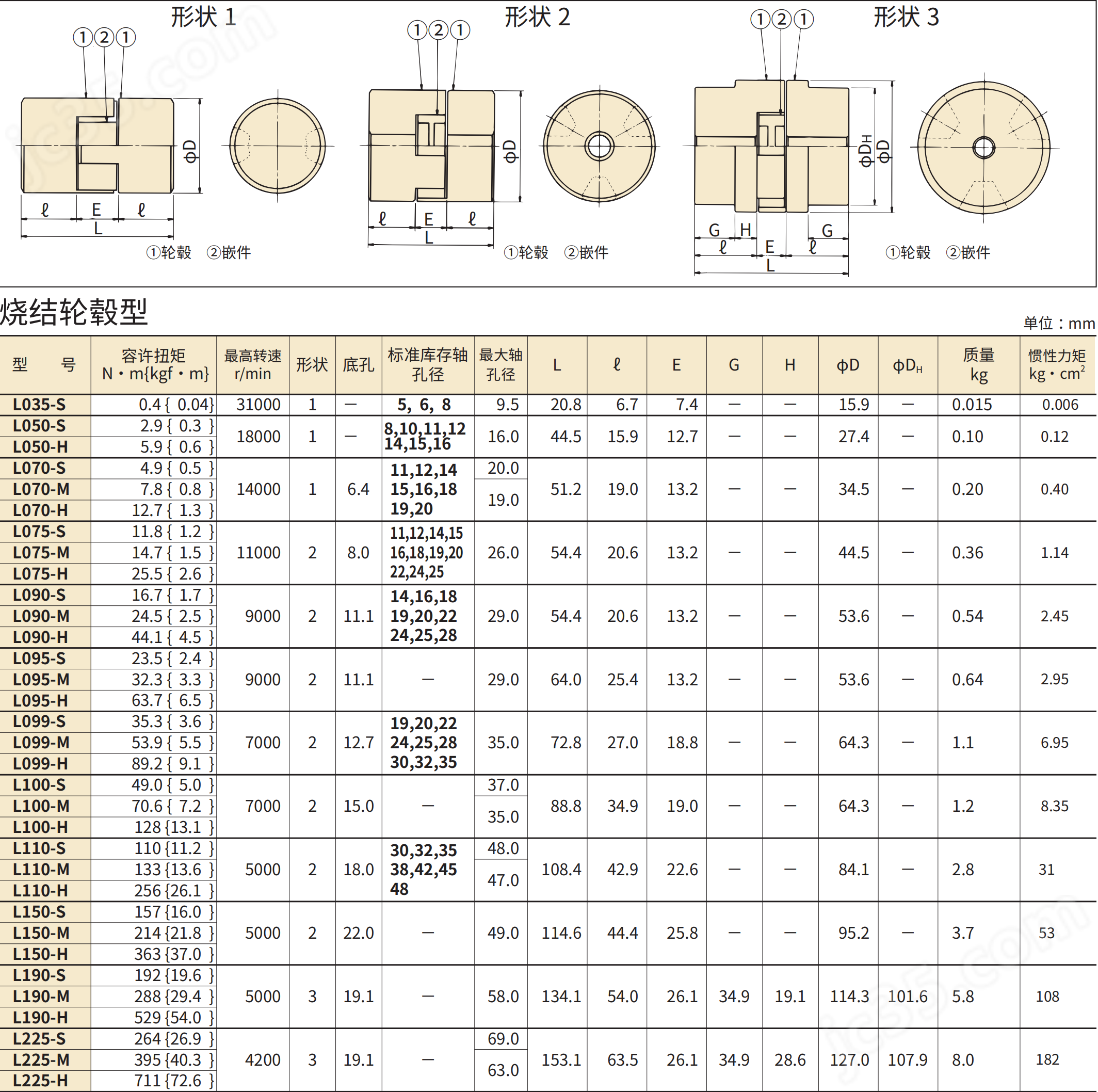

1. 適用范圍與參數
適用軸徑:Φ5mm ~ Φ69mm
扭矩范圍:0.4 ~ 711 N?m
主要用途:適于直連普通電機,可滿足通用電機各個尺寸及高低扭矩用途的設計要求。
2. 核心特點
構造簡潔緊湊:僅由三個零件組成,只需向軸方向移動聯軸器即可進行聯結或脫離。
經濟實惠:采用經濟型設計。
規格豐富:加工孔輪轂種類豐富且備有庫存,能對應廣泛的軸孔組合。
輪轂材質:燒結輪轂型通常采用鐵系燒結合金(注:L190、L225型號為鑄鐵),耐腐蝕性優異。
3. 中間體(彈性體)選項
該系列聯軸器可根據不同的使用環境和扭矩需求,選擇 S、M 或 H 三種類型的中間體,具體特性如下表所示:
| 類型 | 中間體材質 | 顏色 | 扭矩比 | 容許角度誤差 | 可使用溫度范圍 |
|---|---|---|---|---|---|
| S型 | 丁腈樹脂 | 黑色 | 1 | 1° | -40~100℃ |
| M型 | 聚氨酯 | 藍色 | 1.5 | 1° | -34~70℃ |
| H型 | Hytrel® (熱塑性聚酯彈性體) | 白色 | 2~3 | 0.5° | -50~120℃ |
