廣東粵雕智能裝備有限公司

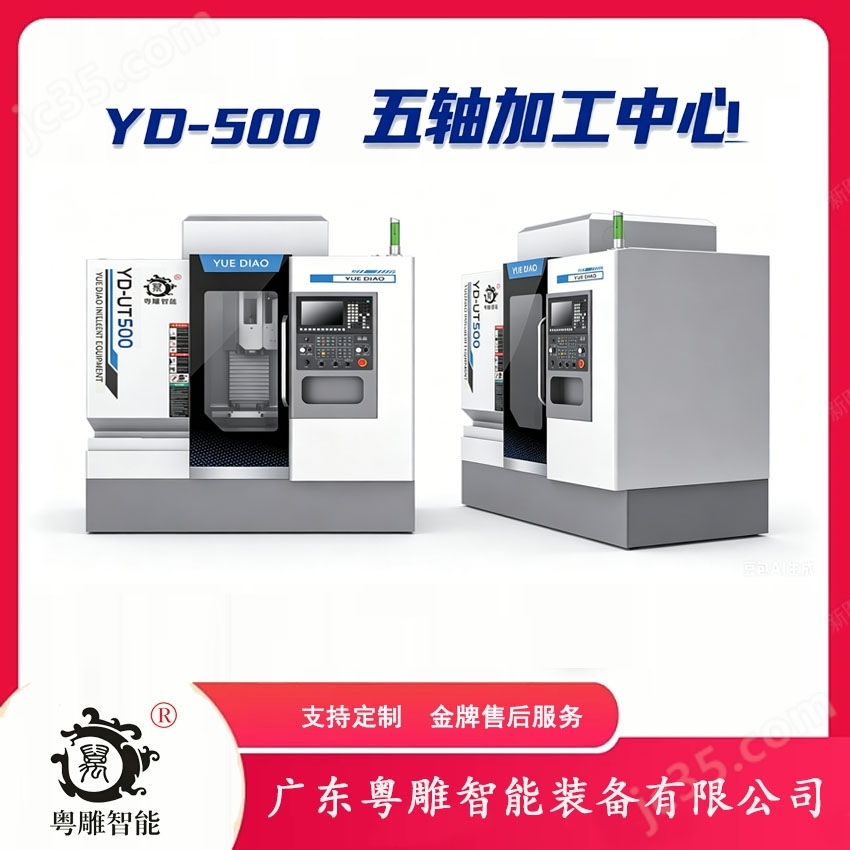

YD-UT500多頭精雕機五軸加工中心
技
術
資
料
首先，祝愿貴公司事業蒸蒸日上。真誠地感謝貴公司給予我們的信任，協助我們對貴公司用于加工產品的設備進行研討并提出方案。我們公司根據貴公司的需求及產品特點特向貴公司推薦YD-UT500多頭精雕機五軸加工中心。根據貴公司的要求，作如下陳述，請查閱：
技術參數及報價
一、設備技術描述

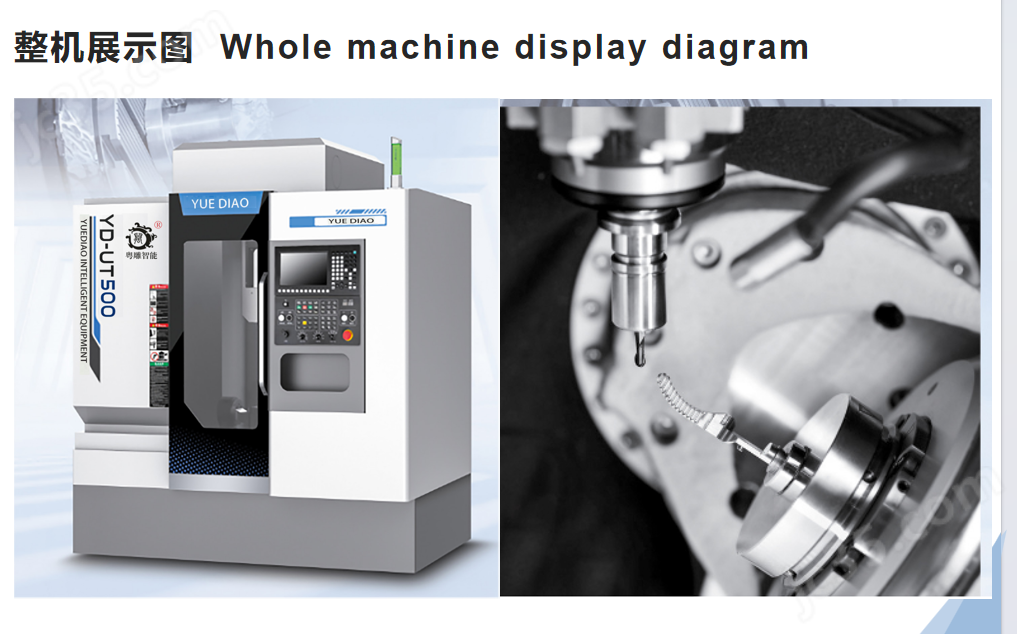

YD-UT500搖籃式多頭精雕機五軸加工中心，是一臺中小型規格的五軸機床，工件在一次裝夾后可以自動連續地完成銑、鉆 、鏜、擴、鉸、锪、攻絲等多種工序的加工，機床適用于中大型箱體類、板類、盤類、閥門類、殼體類、模具等復雜零件的多品種中加工。
該機床采用了高精度的線軌及絲杠，機床具有更好的動態響應性，可以實現高速切削，低速無爬行，在精密零件 、3C 產品、五金、汽配、器械行業得到廣泛應用。
1、整機結構為龍門式結構，剛性比五軸立柱式結構強、更穩定，Z軸滑塊為倒L型結構。高剛性的龍門結構，高速切削不震動不變形。
2、 整機為高強度HT300鑄鐵床身。
3 、整機為全封閉防護，機床造型美觀，操作、維修方便。
4、 基礎大件均采用優質樹脂砂造型、高強度鑄鐵材料鑄造而成，使機床得到高剛性和穩定的精度。
5、 三軸導軌采用滾柱線軌承載，高剛性，低摩擦，低噪音。
6、 大直徑 C3 級絲桿，帶預拉結構，絲桿軸承采用自潤滑，延長軸承壽命。
7、 刀庫采用24工位刀臂式刀庫，質量可靠，性能穩定。
8、 主軸采用高速主軸單元，配直結式 BBT40-12000rpm/min。
9、 配置容積式及強制潤滑油系統，保證全機床各運動部件潤滑良好。
10、機床水箱后置設計，自動化，人性化，高效率。
11、配備高性能寶元 LNC M8250 數控系統，保證了機床控制的穩定性，也保證了用戶要求的數控加工功能和輔助功能。

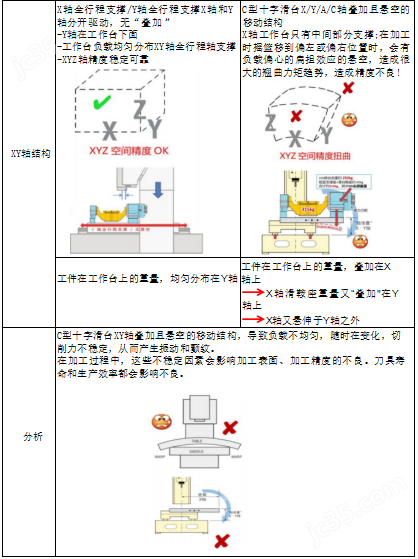

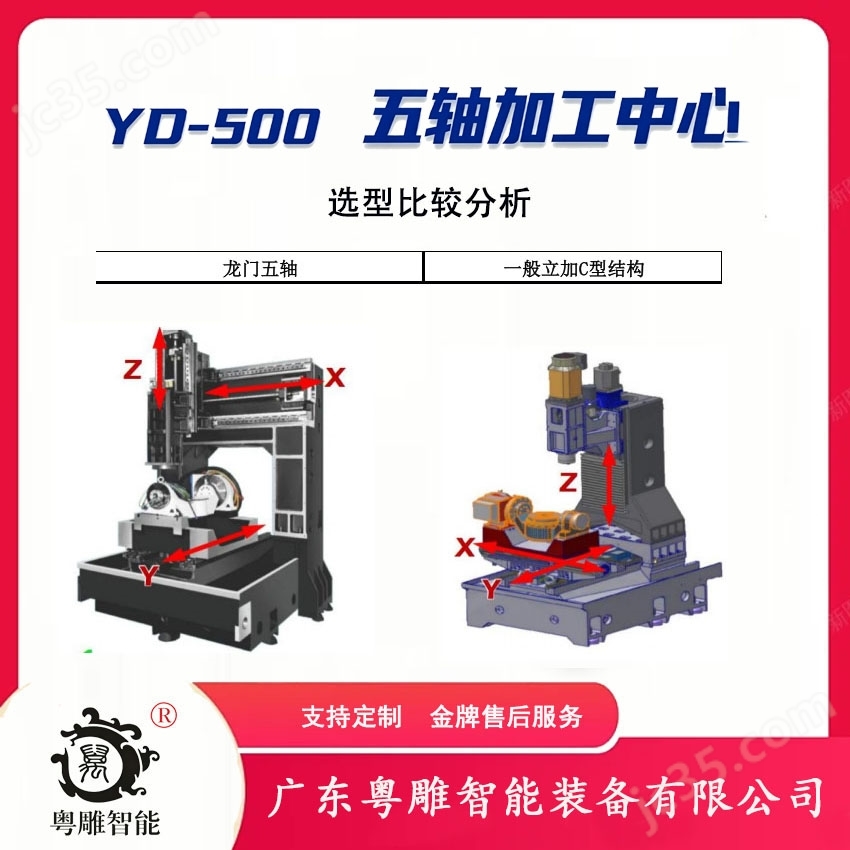

二、選型比較分析
龍門五軸 | 一般立加C型結構 | |
選型比較分析 | ||
XYZ行程 | 650*500*350 | |
工作臺/載重 | 665*665mm/120kg | |

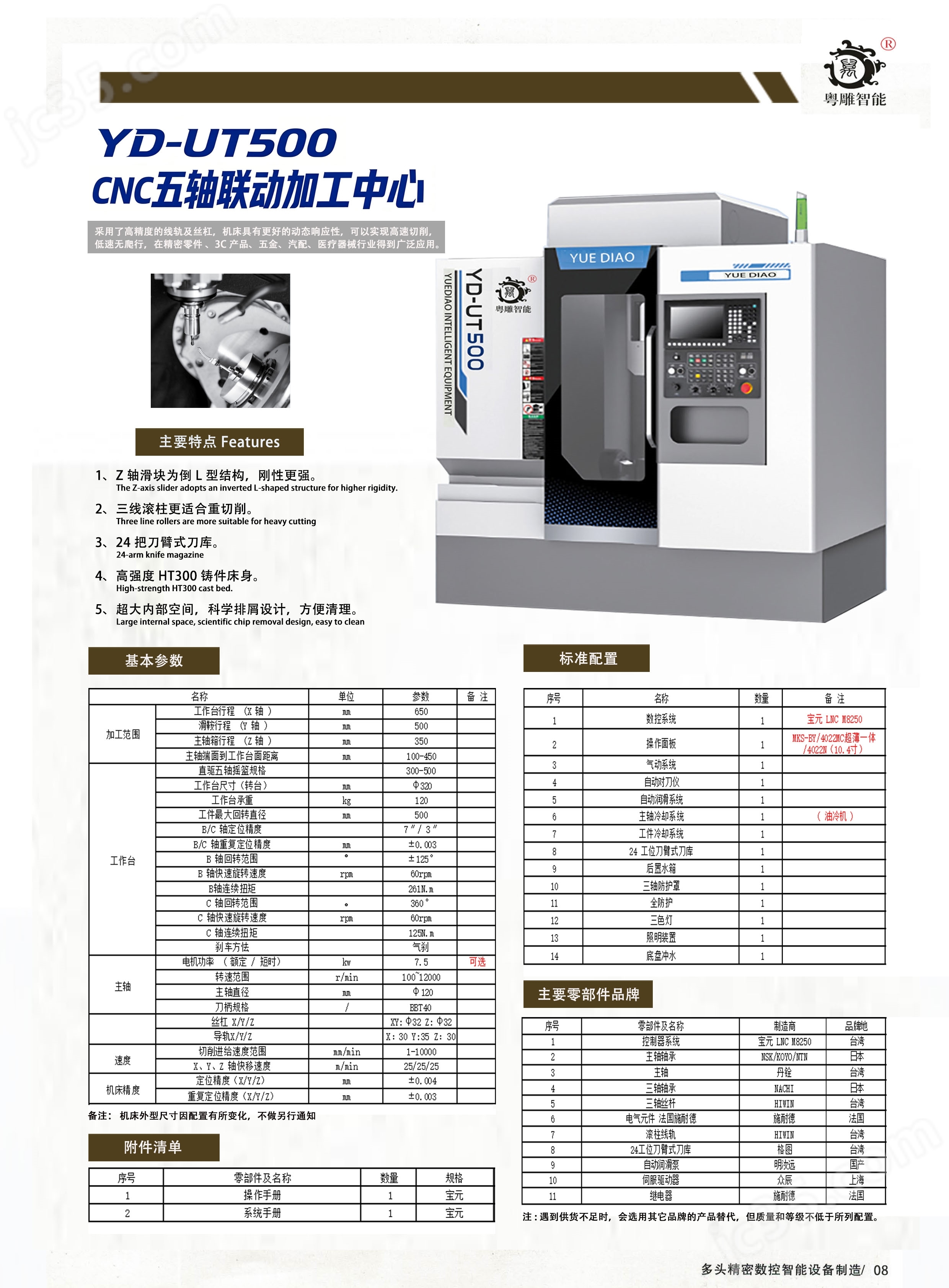

三、基本參數
名稱 | 單位 | 參數 | 備 注 | ||
加工范圍 | 工作臺行程 (X 軸 ) | mm | 650 | ||
滑鞍行程 (Y 軸 ) | mm | 500 | |||
主軸箱行程 (Z 軸 ) | mm | 350 | |||
主軸端面到工作臺面距離 | mm | 100-450 | |||
工作臺 | 直驅五軸搖籃規格 | 300-500 | |||
工作臺尺寸（轉臺） | mm | φ320 | |||
工作臺承重 | kg | 120 | |||
工件超大回轉直徑 | mm | 500 | |||
B/C 軸定位精度 | 7 ″/ 3 ″ | ||||
B/C 軸重復定位精度 | mm | ±0.003 | |||
B 軸回轉范圍 | ° | ± 125 ° | |||
B 軸快速旋轉速度 | rpm | 60rpm | |||
B軸連續扭矩 | 261N.m | ||||
C 軸回轉范圍 | ° | 360 ° | |||
C 軸快速旋轉速度 | rpm | 60rpm | |||
C 軸連續扭矩 | 125N.m | ||||
剎車方怯 | 氣剎 | ||||
主軸 | 電機功率 ( 額定 / 短時） | kw | 7.5 | 可選 | |
轉速范圍 | r/min | 100~12000 | |||
主軸直徑 | mm | φ 120 | |||
刀柄規格 | / | BBT40 | |||
絲杠 X/Y/Z | XY: φ32 Z: φ32 | ||||
導軌X/Y/Z | X：30 Y:35 Z：30 | ||||
速度 | 切削進給速度范圍 | mm/min | 1-10000 | ||
X、Y、Z 軸快移速度 | m/min | 25/25/25 | |||
機床精度 | 定位精度（X/Y/Z） | mm | ±0.004 | ||
重復定位精度（X/Y/Z） | mm | ±0.003 | |||
刀庫 | 刀庫容量 | 把 | 24 | 可選 | |
刀具重量 | kg | 8 | |||
刀具長度 | mm | 300 | |||
其它 | 數控系統 | / | 寶元 LNC M8250 | 可選 | |
氣源 | 流量 | L/min | ≥ 400（ANR) | ||
氣壓 | MPa | 0.6~0.8 | |||
占地尺寸（長 大 寬 大 高） | mm | 2300*2200*2700 | |||
主機重量 ( 大約 ) | kg | 5000 | |||
備注： 機床外型尺寸因配置有所變化，不做另行通知
四、標準配置
序號 | 名稱 | 數量 | 備 注 |
1 | 數控系統 | 1 | 寶元 LNC M8250 |
2 | 操作面板 | 1 | MKS-BY/4022MC超薄一體 /4022N（10.4寸） |
3 | 氣動系統 | 1 | |
4 | 自動對刀儀 | 1 | |
5 | 自動潤滑系統 | 1 | |
6 | 主軸冷卻系統 | 1 | ( 油冷機 ) |
7 | 工件冷卻系統 | 1 | |
8 | 24 工位刀臂式刀庫 | 1 | |
9 | 后置水箱 | 1 | |
10 | 三軸防護罩 | 1 | |
11 | 全防護 | 1 | |
12 | 三色燈 | 1 | |
13 | 照明裝置 | 1 | |
14 | 底盤沖水 | 1 |
五、附件清單
序號 | 零部件及名稱 | 數量 | 規格 |
1 | 操作手冊 | 1 | 寶元 |
2 | 系統手冊 | 1 | 寶元 |
六、主要零部件品牌
序號 | 零部件及名稱 | 制造商 | 品牌地 |
1 | 控制器系統 | 寶元 LNC M8250 | 中國 中國臺灣 |
2 | 主軸軸承 | NSK/KOYO/NTN | 日本 |
3 | 主軸 | 丹銓 | 中國 中國臺灣 |
4 | 三軸軸承 | NACHI | 日本 |
5 | 三軸絲桿 | HIWIN | 中國 中國臺灣 |
6 | 電氣元件 法國施耐德 | 施耐德 | 法國 |
7 | 滾柱線軌 | HIWIN | 中國 中國臺灣 |
8 | 24工位刀臂式刀庫 | 格圖 | 中國 中國臺灣 |
9 | 自動潤滑泵 | 明汝遠 | 國產 |
10 | 伺服驅動器 | 眾辰 | 上海 |
11 | 繼電器 | 施耐德 | 法國 |
注 : 遇到供貨不足時，會選用其它品牌的產品替代，但質量和等級不低于所列配置。
七、培訓
培訓地點：賣方工廠（吃住賣方不包，需買方自行解決）
培訓內容：現場操作、維護保養
其它：后期如客戶對該服務有特殊要求，所產生的費用買方承擔。
八、安裝、驗收
1. 設備在工廠打鐳射檢測完，滿足發貨條件后發運。
2. 在設備到達用戶現場前買方應事先作好地基安裝，以免對機床精度造成重大影響。
3. 設備到達買方現場后，買方負責基礎、卸車、吊裝、就位。
4. 機床運輸至買方后由雙方按合同數量及裝箱單清點，清點完畢后客戶簽字確認。
九、售后與質量保證
1、售后服務由公司老板親自主管，全國售后采取定點與流動相結合的方式，確?？焖偌皶r到位。
2、機床保修：
我司承諾由我司售出的機器在正常使用情況下保修期一年，系統保修兩年（人為損壞或人力不可抗拒之原因除外）廣東省內2小時響應，48小時解決問題，外省4小時響應，72小時內解決問題.
3、保修期內：免費服務。如人為因素或自然災害造成損壞，則酌情收取零件成本費用。
4、保修期外：終身服務。保修期外我公司將提供技術援助，并為客戶提供有償?shù)?/span>維修服務，包括故障維修、原廠配件更換。零件更換收取成本費用，相關人工費用由雙方酌情協商。
