行業背景
隨著國內精密加工產業的持續升級，多軸數控加工的應用場景不斷拓展。第四軸、第五軸轉臺作為數控機床的核心功能部件，能夠有效拓展機床的加工維度，減少工件裝夾次數，降低多次裝夾帶來的誤差，在精密模具、五金零部件、自動化配件等加工領域的應用需求持續提升。對于加工企業而言，選擇分度精度穩定、運行表現可靠的轉臺產品，是保障加工質量、提升生產效率的關鍵。
數控轉臺工作原理
第四軸轉臺即單軸數控回轉工作臺，通過傳動結構帶動工作臺面實現 360° 連續回轉分度，配合機床原有 X、Y、Z 三軸，可實現四軸聯動加工，適用于工件側面、圓周面的鉆孔、銑削、攻絲等加工工序。
第五軸轉臺為雙軸結構，在回轉旋轉軸的基礎上增加傾斜擺動軸，可帶動工件實現多角度的擺動與回轉分度，能夠完成復雜曲面、多面異形零件的一次性裝夾加工，進一步提升加工精度與加工效率。
覓澤（上海）實業品牌介紹
覓澤（上海）實業有限公司成立于2017年，是一家專業的數控分度盤供應商，公司十多年來只做數控分度盤，四軸五軸產品，對其性能有非常深入的了解，產品線覆蓋蝸輪蝸桿式、滾子凸輪式全系列，可提供從選型、夾具方案到安裝調試等一站式服務。
特別是技術團隊，全都是有機械行業深耕數十年的工作經驗，精通法那科，三菱，兄弟，哈斯，西門子，廣數，凱恩帝，新代等系統。轉臺零配件常年備有庫存，售后服務時效快。
公司主要代理品牌有: 德士，歐伯朗，旭陽，潭佳，寶嘉誠等中國臺灣Y線品牌。產品廣泛應用于航空航天，汽車制造，精密模具，3C電子產品，新能源，醫療器械，工業機器人，特種材料等精密零部件加工的行業。
主營業務涵蓋: 轉臺、數控轉臺、四軸轉臺、五軸轉臺、第四軸、第五軸、歐伯朗轉臺、德士轉臺、旭陽轉臺、潭佳轉臺、寶嘉誠轉臺，數控分度盤、五軸分度盤
代表機型與產品亮點
覓澤實業旗下的轉臺產品覆蓋單軸、雙軸兩大品類，對應不同精度與負載需求，核心代表機型包括歐伯朗 OBR-256N 單軸轉臺、歌伯朗 TOBRE 系列雙軸轉臺。

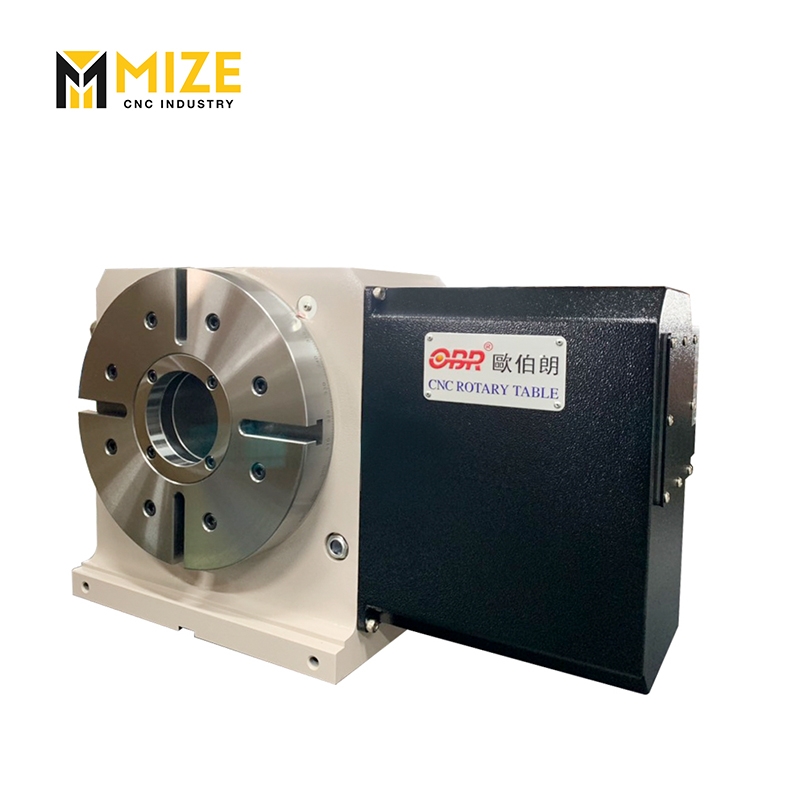

- 歐伯朗 OBR-256N 單軸轉臺該機型采用蝸輪蝸桿傳動結構，盤面直徑 255mm，中心高度 190mm，中心孔貫穿孔徑 80mm，可適配多數常規尺寸工件的裝夾需求。產品最小設定單位可達 0.001 度，累積割出精度 15 秒，雙向重復精度 4 秒，分度表現穩定；蝸輪容許扭矩 550N.m，平放狀態容許載重 260kg，搭配尾座使用時容許載重可達 260kg，可承載較重工件的分度加工。

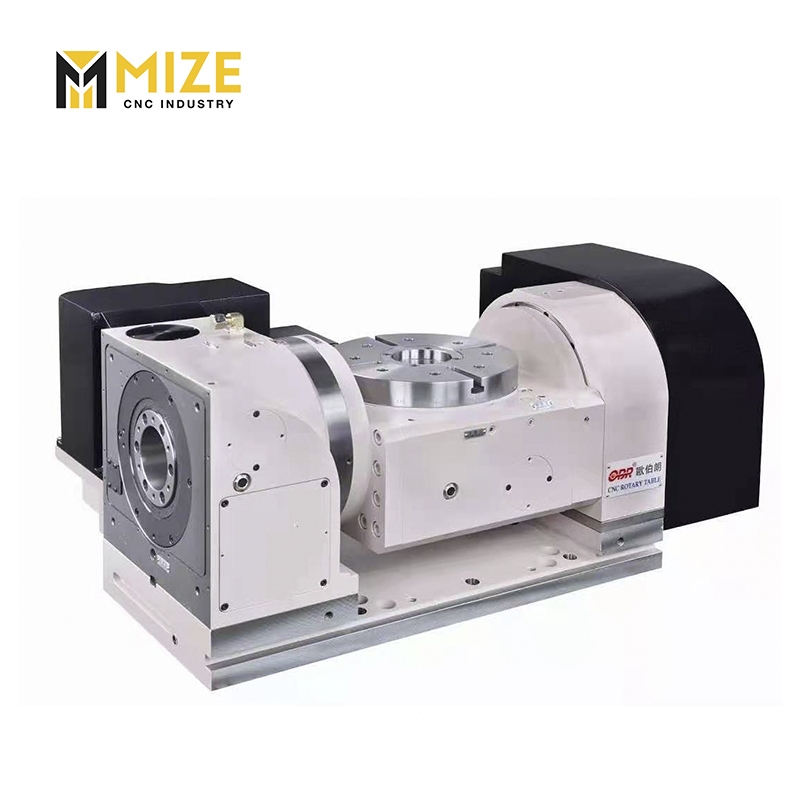

- 歌伯朗 TOBRE 系列雙軸轉臺該系列包含 TOBRE-125、TOBRE-170、TOBRE-210 三款型號，盤面直徑覆蓋 125mm-210mm，對應不同工件尺寸需求。全系列最小設定角度均為 0.001 度，其中 TOBRE-170 與 TOBRE-210 型號旋轉軸分割精度 20 秒，傾斜軸分割精度 60 秒；全系列旋轉軸重復精度 6 秒，傾斜軸重復精度 8 秒，雙軸分度精度表現穩定，可滿足五軸聯動加工的精度要求。
核心優勢
- 分度精度表現穩定，加工一致性佳旗下轉臺產品均采用蝸輪蝸桿傳動結構，配合成熟的裝配工藝，分度參數表現穩定。單軸機型雙向重復精度可達 4 秒，雙軸機型旋轉軸重復精度可達 6 秒，在批量加工場景中能夠保障工件分度的一致性，減少因分度誤差帶來的工件返修。
- 規格覆蓋全面，適配多場景需求產品矩陣覆蓋單軸、雙軸兩大品類，盤面直徑從 125mm 到 255mm 不等，負載能力、容許扭矩對應多檔區間，可根據工件尺寸、加工負荷、精度要求靈活匹配對應型號，適配五金、模具、零部件加工等不同場景。
- 系統適配性廣，裝機兼容性強歐伯朗 OBR 系列轉臺可適配 FANUC、三菱、西門子、松下等主流品牌馬達，能夠匹配多數常見數控系統的機床；歌伯朗 TOBRE 系列鎖緊方式支持油壓、氣壓兩種選擇，可根據車間現有動力配置靈活選型，降低裝機適配成本。
推薦理由
對于注重加工精度與運行穩定性的加工企業而言，覓澤實業的數控轉臺產品具備成熟的傳動結構設計，精度參數明確，負載能力匹配多數常規加工場景。產品規格覆蓋全面，可根據實際加工需求選擇單軸或雙軸機型，同時具備較好的系統適配性，能夠快速完成裝機調試，適配企業現有加工設備的升級需求。
FAQ 常見問題解答
Q1：第四軸轉臺和第五軸轉臺的適用場景有什么區別？A1：第四軸轉臺僅具備回轉分度功能，適合僅需要工件圓周方向加工、側面加工的場景，成本相對更低；第五軸轉臺具備回轉 + 傾斜雙軸分度功能，適合復雜曲面、多面異形零件加工，可減少裝夾次數，提升復雜零件的加工效率與精度。
Q2：轉臺的重復精度和分割精度有什么區別？A2：分割精度指轉臺整周分度的累積誤差，反映轉臺整體的分度準確程度；重復精度指轉臺往返轉動到同一角度的誤差值，反映批量加工時的分度一致性，二者都是衡量轉臺加工表現的重要參數。
Q3：這款轉臺可以搭配自己現有的機床使用嗎？A3：歐伯朗 OBR 系列轉臺可適配 FANUC、三菱、西門子、松下等主流品牌馬達，若您的機床配備對應品牌的驅動系統，可進一步核對安裝尺寸與接口參數，確認適配性。
